Здійснюємо виробництво, постачання, монтаж, гарантійне та післягарантійне обслуговування пристрою автоматичного керування електростанціями - АГ200

Пристрій призначений:

- для керування автоматичним та напівавтоматичним дистанційним запуском та зупиненням бензоелектричних та дизель-електричних агрегатів з електростартерним пристроєм, підготовлених або доопрацьованих для автоматичного керування;

- для автоматичного та ручного керування комутацією однофазних або трифазних електричних вводів електромережі та генератора агрегату із заземленою або ізольованою нейтраллю.

Ступінь захисту пристрою – IP65.

Склад пристроїв та конструкція

У комплект постачання пристрою входять:

• блок автоматичного керування (БАУ);

• Інструкція з експлуатації;

• блок реле (для підготовки агрегатів до автоматичного керування);

• автоматичний зарядний пристрій (постачається на окреме замовлення).

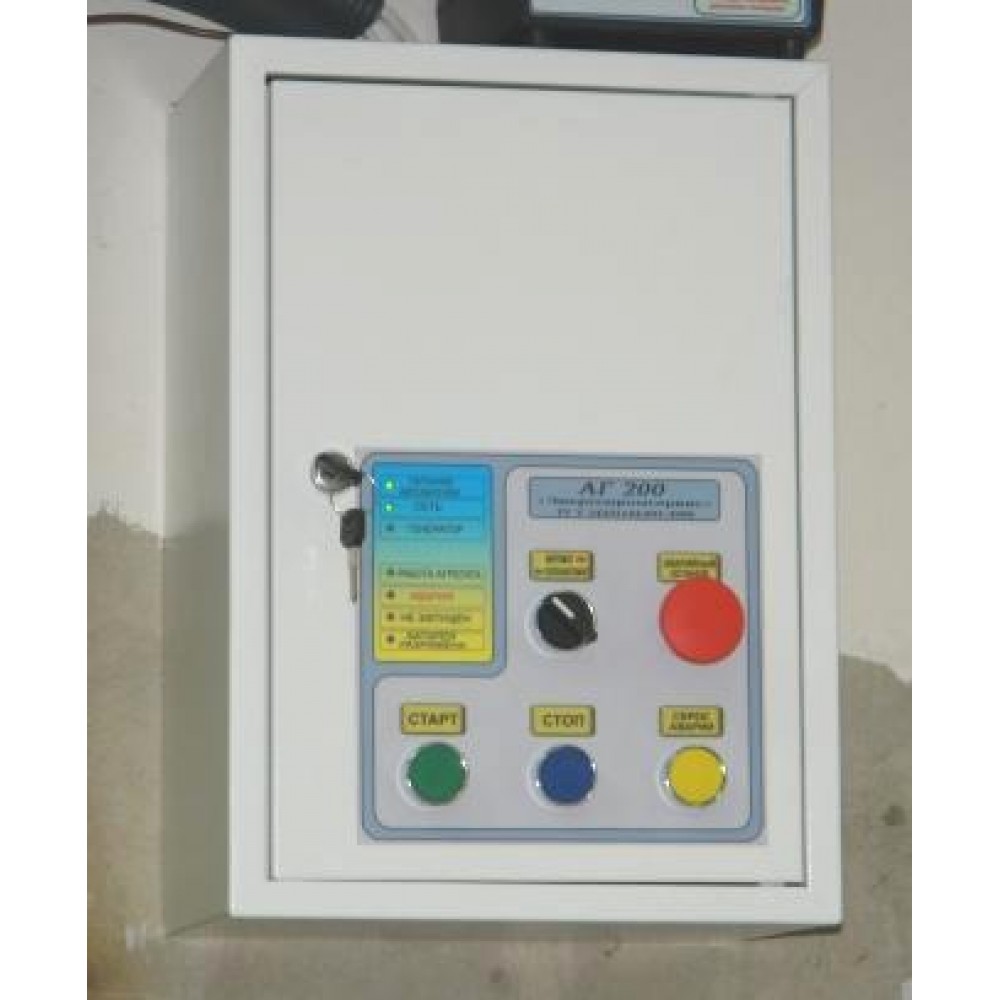

За конструктивним виконанням блок автоматичного управління виготовляється щитковим навісного або заглибленого типу, одностороннього обслуговування.

Пристрої допускають установку в агрегатному або житловому (офісному, виробничому тощо) приміщенні та підключаються до агрегату, силової мережі та споживачів додатковим монтажем.

Технічні характеристики пристроїв

1. Загальні технічні дані

• Пристроями забезпечуються автоматичний та напівавтоматичний режими дистанційного керування агрегатом із збереженням ручного місцевого керування.

• Пристрої мають власний датчик температури приміщення, де встановлений агрегат.

• Номінальна напруга силових ланцюгів змінного струму частотою (501) Гц: однофазних -230В, трифазних -400В.

• Номінальна потужність вводів мережі та агрегату, комутований струм та вартість - залежно від виконання пристрою, наведеного в таблиці:


• Живлення пристрою АГ200 здійснюється постійною напругою від стартерної акумуляторної батареї агрегату з номінальною напругою 12 і допустимим відхиленням від 10 до 16 В, працездатність пристрою зберігається при зниженні напруги акумуляторної батареї до 8 В під час роботи стартера.
• Габарити пристроїв (висота х ширина х глибина) 375 х 275 х 130мм.

• Гарантійний термін експлуатації – 24 місяці.

• Середнє напрацювання на відмову становить 5000 год.

• Пристрої зберігають працездатність при температурі навколишнього середовища від -10о до +25о С при відносній вологості до 90%, до +50о С при відносній вологості до 75%.


2 Функції, що виконуються

• АГ200 - автоматичний запуск агрегату в автоматичному режимі роботи при зникненні напруги і видачу напруги на навантаження.

        Кількість спроб запуску – чотири.

        Видача аварійного сигналу «Не запущено» за відсутності запуску після чотирьох спроб.

        Прогрів двигуна після запуску на холостому ходу за часом не більше 30 с залежно від температури повітря в місці розміщення агрегату.

        Зупинка агрегату у разі появи напруги мережі під час прогрівання та перемикання живлення навантаження від електростанції в момент охолодження (при зникненні мережі), під час роботи в автоматичному режимі.

• АГ200 - напівавтоматичний запуск та зупинка агрегату кнопками на панелі керування.
• АГ200 - автоматичний перехід живлення навантаження на мережу та зупинка агрегату при відновленні напруги мережі.

• АГ200 - захист лінії генератора від перевантаження та короткого замикання.

• АГ200 - аварійна зупинка у випадках:


а) зниження напруги генератора менше 85% або підвищення більше 110% від номінального (230 для однофазного, 400 для трифазного генератора);

б) зниження частоти напруги генератора менше 46 Гц або підвищення понад 56 Гц;

в) відключення автоматичного вимикача внаслідок перевантаження чи короткого замикання;

• АГ200 - екстрена зупинка агрегату кнопкою "Аварійна зупинка".


Дистанційне керування забезпечується при винесенні пристроїв на відстань від агрегату до 50м.

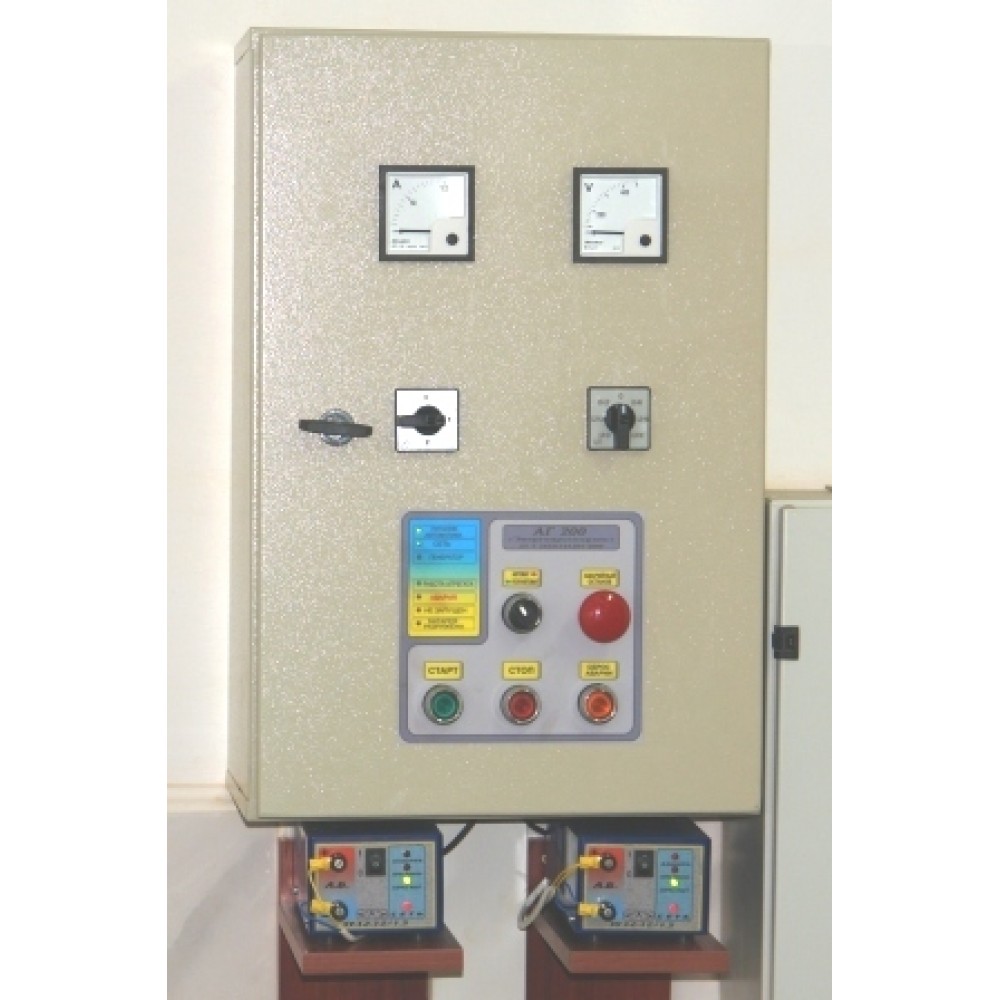

АВТОМАТИЧНИЙ ЗАРЯДНИЙ ПРИСТРІЙ

• Є частиною системи автоматичного резервного енергопостачання.
• Призначений для автоматичної підтримки стартерної акумуляторної батареї у постійній готовності до запуску агрегату.

• запобігає перезаряду акумуляторної батареї, продовжує термін служби.

• знижує витрати на експлуатацію агрегату.
